Collettore Rotante ad Alta Affidabilità per l’Industria del Marmo

Il Contesto e la Sfida

Il progetto ha previsto lo sviluppo di un collettore rotante elettrico piano destinato all’installazione su un mulino per la lavorazione del marmo.

L’applicazione presentava condizioni operative particolarmente severe: un ciclo di lavoro continuo, 24 ore su 24, in un ambiente inevitabilmente esposto a infiltrazioni di polvere di marmo micronizzata, altamente abrasiva.

La vera criticità del progetto era legata alla manutenzione: una volta installato, il componente risulta inaccessibile. Qualsiasi intervento di smontaggio richiederebbe il disassemblaggio completo dell’intero macchinario, con un fermo produzione stimato di circa 15 giorni. Di conseguenza, il requisito fondamentale era garantire un’affidabilità assoluta, progettando una soluzione ampiamente sovradimensionata in grado di assicurare una vita utile di almeno 15 anni senza necessità di interventi.

Specifiche Tecniche di Progetto

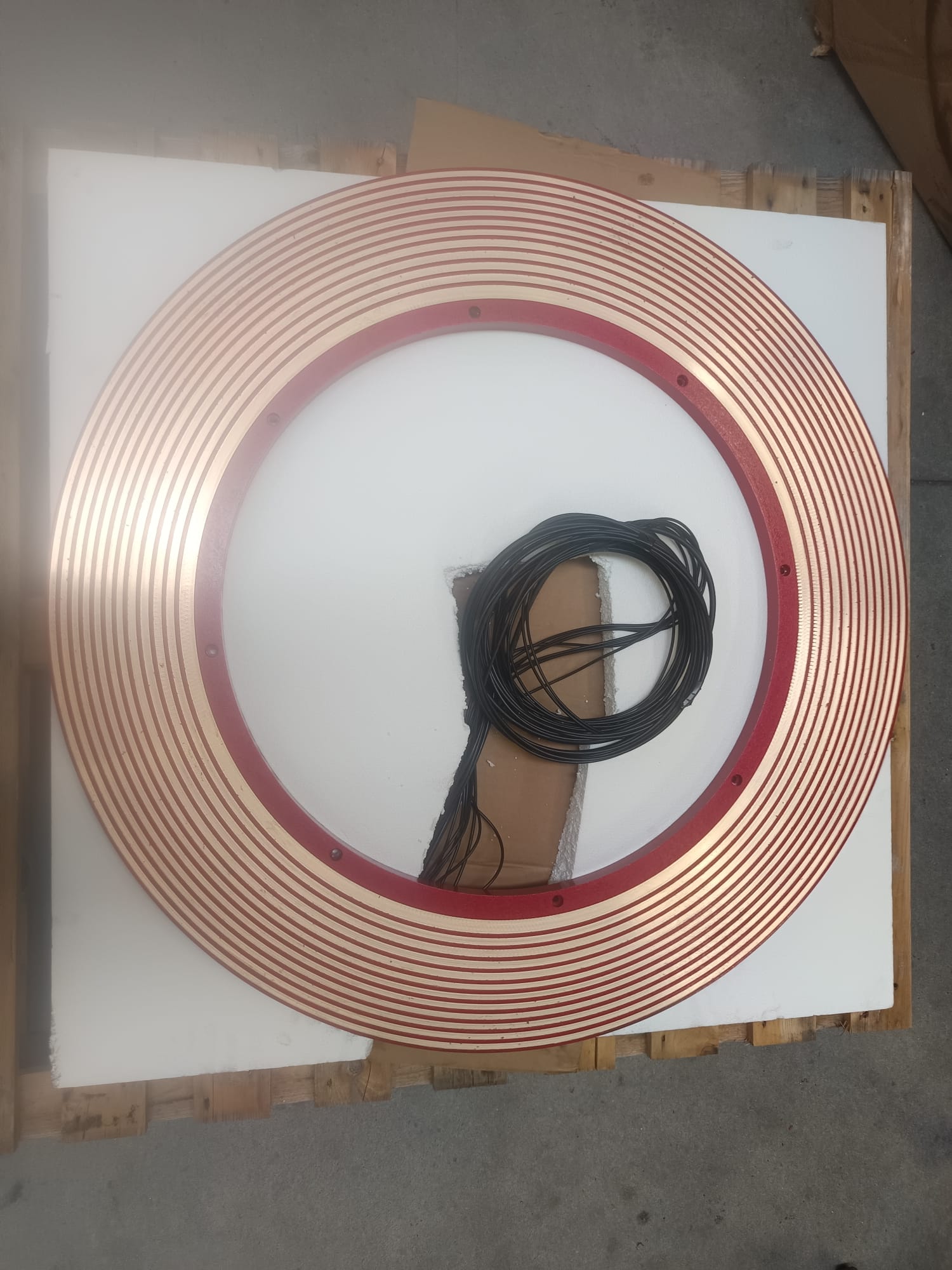

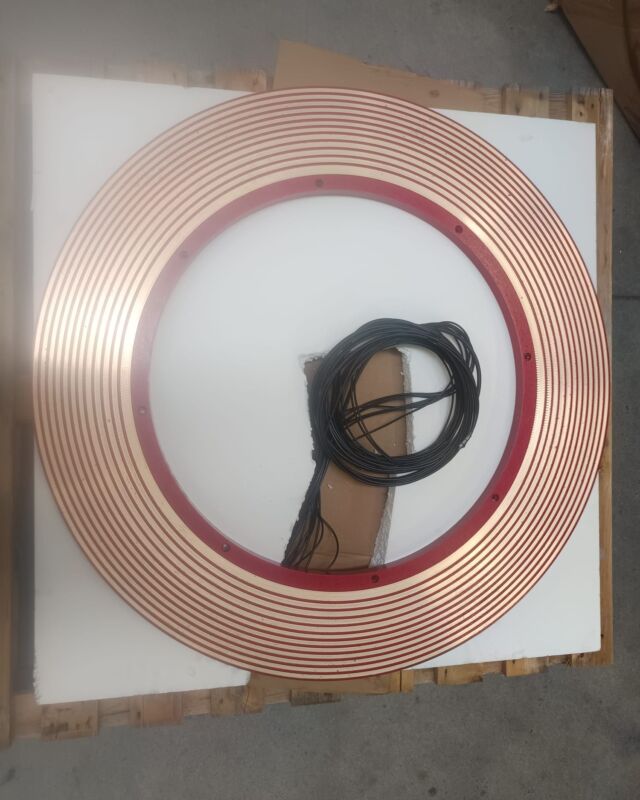

• Tipologia: Collettore rotante elettrico piano ad anelli

• Dimensioni: Diametro esterno di 1 metro (senza limitazioni massime di ingombro), foro centrale da ~650 mm per l’alloggiamento su un albero motore da 600 mm.

• Velocità di rotazione: 30 rpm

• Requisiti Elettrici: Almeno 8 canali, con una corrente di 40 A e una tensione di 24/48 VDC.

• Fornitura aggiuntiva: Sistema completo di porta-spazzole e spazzole ad alta resistenza.

La Soluzione SAE

Partendo da un’esigenza specifica e in assenza di disegni pregressi, il team ha lavorato in totale sinergia con il committente in ottica di co-design.

Per azzerare i rischi di usura precoce e rispettare i rigidi parametri di longevità richiesti, SAE ha studiato la soluzione ingegneristica più adatta, optando per un robusto sovradimensionamento dell’intero sistema. Il nostro intervento ha coperto la definizione di tutte le quote dimensionali per l’applicazione, il calcolo e il dimensionamento ottimizzato delle piste conduttive e delle spazzole, garantendo così la continuità elettrica e la massima resistenza all’usura anche in un ambiente altamente ostile.
