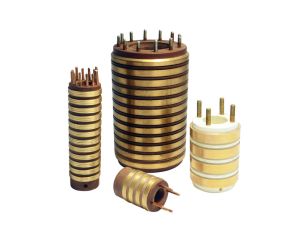

Un collettore ad anelli sembra un componente semplice: “serve a far passare corrente mentre qualcosa ruota”. In realtà, la scelta corretta nasce da pochi dati chiave e da un principio fondamentale: un collettore si dimensiona sull’applicazione, non viceversa. Se mancano informazioni (o se vengono sottostimate), il rischio è ritrovarsi con usura precoce, disturbi sui segnali, surriscaldamenti o fermi impianto.
In questo articolo troverai un metodo pratico per decidere numero piste, potenza e segnali da gestire, con criteri utili anche per impostare subito una richiesta tecnica completa.
Numero piste: quante “linee” devono davvero passare in rotazione
La prima domanda è la più importante: quanti circuiti devono attraversare il collettore? Ogni circuito corrisponde a una pista/anello. Sembra banale, ma spesso si scopre che oltre all’alimentazione servono anche:
- comandi
- feedback
- sensori
- encoder
- segnalazioni
- bus dati
- messa a terra
- linee di riserva
Un approccio efficace è fare un elenco “uno a uno” delle linee che devono restare collegate durante la rotazione, indicando per ciascuna: tipo (potenza/segnale), tensione, corrente e criticità. Se prevedi espansioni future, inserire 1-2 piste di riserva può evitare sostituzioni o modifiche costose.
Potenza: dimensionare correnti e tensioni senza sottostime
Per le linee di potenza, non basta dire “passa corrente”: serve definire tensione, corrente nominale e picchi (spunti motore, avviamenti, cicli intermittenti). Un collettore ad anelli correttamente scelto deve gestire la corrente in modo stabile senza eccessivo riscaldamento e senza aumentare la resistenza di contatto nel tempo.
È utile specificare anche duty cycle (quanto tempo resta in carico) e numero di giri/minuto (rpm), perché carico e velocità influenzano usura e temperatura. Se l’applicazione prevede alte correnti, diventano determinanti anche la scelta di spazzole/contatti e la corretta sezione dei collegamenti a monte.
Segnali e dati: la parte “delicata” che richiede accorgimenti
Quando, oltre alla potenza, devono passare segnali (analogici, digitali) o dati, il collettore deve garantire continuità e ridurre il rischio di disturbi. Qui contano molto:
- separazione tra piste di potenza e piste di segnale
- qualità del contatto
- materiali degli anelli
- schermature
- layout dei cablaggi
È importante dichiarare chiaramente se hai sensori, encoder, segnali a bassa tensione o bus di comunicazione: sono linee più sensibili e vanno trattate come tali. Un errore tipico è far convivere potenza e segnali senza criteri: il risultato può essere rumore elettrico, letture instabili e malfunzionamenti difficili da diagnosticare.
Velocità, ambiente e vincoli meccanici: ciò che cambia davvero la scelta
Due collettori con gli stessi Ampere possono avere rese opposte se cambiano rpm, temperatura, polvere, umidità, vibrazioni o presenza di agenti corrosivi. Per questo, oltre ai parametri elettrici, vanno indicati: range di temperatura, condizioni ambientali, eventuale necessità di protezioni, spazio disponibile, diametri e modalità di fissaggio. Anche la forma (anelli tradizionali vs soluzioni piatte/compatte) e l’ingombro cablaggi influiscono: il collettore ad anelli non deve “stare solo dentro”, deve essere installabile e manutenibile.
La scheda tecnica “minima” per ottenere una proposta corretta
Per velocizzare una selezione (standard o su misura), prepara questi dati:
- numero piste,
- per ogni pista tensione e corrente,
- distinzione potenza vs segnali,
- rpm,
- ore/giorno di funzionamento,
- tipo di macchina,
- ciclo,
- ambiente,
- vincoli di ingombro,
- connessioni richieste.
Con queste informazioni, un tecnico può proporre una configurazione coerente, evitando oversizing inutile o sottodimensionamenti rischiosi.
